Легка вогнетривка шамотна цегла
Хімічні показники ШЛ-0,4
| Марка | Межа міцності при стисненні, кгс/м2 | Густина, г/см3 | Додаткова усадка,(ріст)% |
Коефіцієнт теплопровідності при 350°С / 650°С Вт/(М.К.)
| Al2O3 | Fe2O3 |
|---|
| ШЛ-0,4 №5 |
22,4 |
0,4 |
0,52 |
0,2 / 0,25 |
- |
1,0 |
| ШЛ-0,4 №8 |
22,62 |
0,4 |
0,51 |
0,2 / 0,24 |
- |
1,0 |
Хімічні показники ШЛ-1,0
| Марка | Відкрита пористість, % | Густина, г/см3 | Остаточні зміни розмірів при нагріванні,% |
Теплопровідність
|
|---|
| ШЛ-1,0 |
3,4 |
0,96 |
0,3 |
0,48 |
Хімічні показники ШЛ-1,3
| Марка | Межа міцності при стисненні, кгс/м2 | Густина, г/см3 | Температура початку деформації під навантаженням, °С |
Теплопровідність при ср.темп. 650°С +- 25°С
| Остаточні зміни розмірів при нагріванні, % при Т=1300°С |
|---|
| ШЛ-1,3 №5 |
3,6 |
1,3 |
1690 |
0,6 |
1,0 |
| Шл-1,3 №22 |
3,4 |
1,3 |
1690 |
0,6 |
1,0 |
Вогнетривкі вироби, згідно класифікації по ГОСТ 4385-68, розділяють на кремнеземисті, алюмосилікатні, магнезіальні, магнезіально-вапняні, магнезіально-шпинелідних, магнезіально-силікатні, вуглецеві, карбідкремнієві, цирконісті, окисні, некислороді. Також вогнетривкі вироби в залежності від температурного режиму поділяють на вогнетривкі, високо, вищої вогнетривкості. Згідно класифікації за ГОСТ 4385-68 вогнетривкі вироби в залежності від пористості можна кодифікувати за такими критеріями як особливо плотні, високощільні, щільні, ущільнені, звичайні, легковагі і ультралегковесние. Згідно ГОСТ 5040-96 «Вироби вогнетривкі і високо легковагі і теплоізоляційні», шамотні легковагі вироби поділяють на ЙШЛА-1,3, ШКЛ-1,3, ШЛ-1,3, ШЛ-1,0, ШЛ-0,9, ШТЛ-0,6, ШЛ-0,4, ШЛ1-0,4. Ціферний значення вказує щільність таких виробів.
Вогнетривкі легковагі вироби використовують в основному як теплоізоляційний шар при футеровці високотемпературних печах і агрегатах. Вогнетривкі шамотні легковагі вироби використовують при температурі від 1 150 до 1 400 градусів Цельсія. Основними перевагами вогнетривких виробів марки ШЛ, є їх полегшена вага, малий коефіцієнт лінійного розширення, низький рівень теплопровідності, високі показники теплопровідності і звукоізоляції.

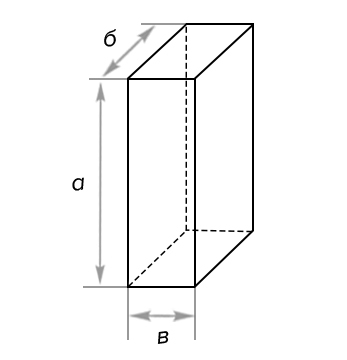

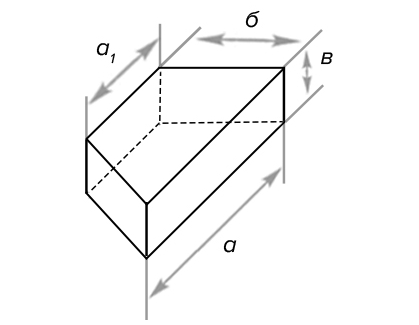

Вогнетривкий легкий цегла марки ШЛ-0,4, ШЛ-1,0, ШЛ-1,3 зарекомендували свою придатність у всіх галузях промисловості. Виготовляється з вогнетривкої глини з додаванням тирси деревини, а також торфом. Також допускається в складі легковагих шамотних вогнетривких виробів органічні домішки. Температура застосування 1150-1300 градусів, добре підібрані легковагі вироби, дають можливість застосування матеріалу, як для робочої футеровки, так і для якісної теплоізоляційної кладки. Міцність, мала вага виробів, хімічна, і механічна міцність обумовлені, економічною доцільністю застосування. Цегла ШЛ, підрозділяється на кілька видів, прямий, клиновий, трапецеїдальний, підвісний, і фасонний. Розміри виробів згідно з ГОСТ 8691
